螺牙規格：公制牙 Metric， 德制牙 PG, 美制牙 NPT,管制牙 G
產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證：歐洲CE認證、歐洲ROHS認證,歐洲REACH 認證
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
顏色種類：金屬色
工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到80℃，短時間達100℃
產品特性：特殊夾緊爪與夾緊圈凹凸相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大、抗拉力強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
多樣出孔：有2-8個孔電線、電纜專用之出線設計，使每一根電纜得到最佳之防水絕緣效果，且不致相互纏繞。
備 注： 如需更多孔,請說明相關參數，如：型號規格、電纜外徑，孔數等。

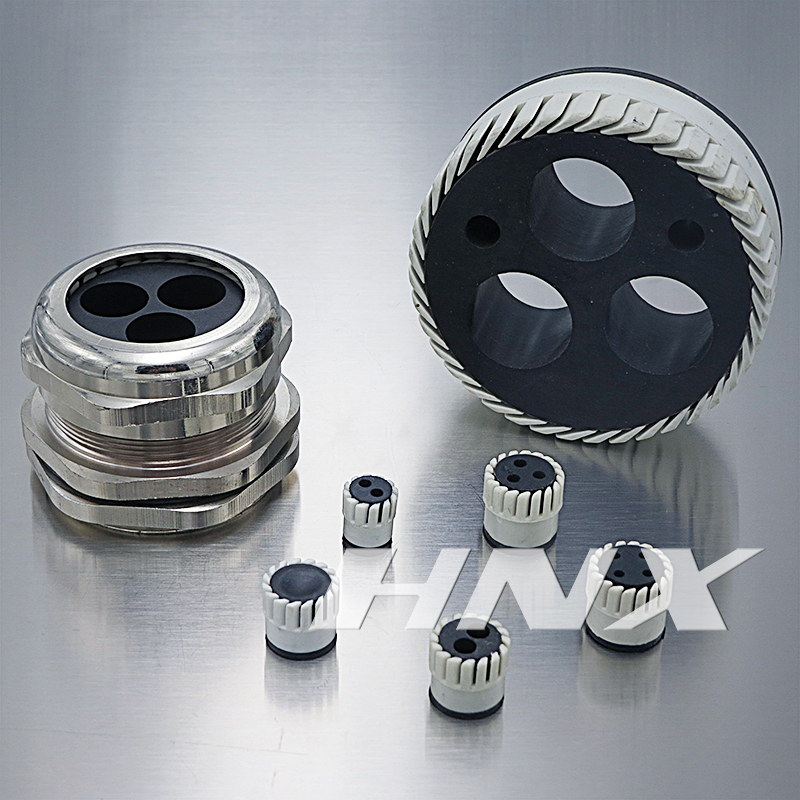

| 多孔型金屬電纜防水接頭--二孔型 |
| 訂貨號 |
螺紋規格 AG |
適用電纜 |
螺紋外徑 |
機板口徑 (mm) |
螺紋長度GL (mm) |
扳手徑 |
密封件形狀 |
| HX-NPM12/M2 |
M12*1.5 |
3-1.2 |
12 |
12-12.2 |
7 |
14 |
 |
| HX-NPM16/M2 |
M16*1.5 |
4-1.6 |
16 |
16-16.2 |
8 |
18 |
| HX-NPM18/M2 |
M18*1.5 |
3.5-2 |
18 |
18-18.2 |
8 |
20 |
| HX-NPM20A/M2 |
M20*1.5 |
5.3-1.5 |
20 |
20-20.2 |
8 |
22 |
| HX-NPM20B/M2 |
M20*1.5 |
3.5-2 |
20 |
20-20.2 |
8 |
22 |
| HX-NPM22/M2 |
M22*1.5 |
6-2.5 |
22 |
22-22.2 |
8 |
24 |
| HX-NPM25/M2 |
M25*1.5 |
8.7-4 |
25 |
25-25.2 |
9 |
30 |
| HX-NPM32/M2 |
M32*1.5 |
10-5 |
32 |
32-32.2 |
9 |
35 |
| HX-NP1/4A/M2 |
G1/4 |
3-1.2 |
13.1 |
|
10 |
14 |
| HX-NP3/8A/M2 |
G3/8 |
4-1.6 |
16.6 |
|
7 |
18 |
| HX-NP1/2Aa/M2 |
G1/2 |
3.5-2 |
20.9 |
|
8 |
22 |
| HX-NP1/2Ab/M2 |
G1/2 |
5.3-1.5 |
20.9 |
|
8 |
22 |
| HX-NP3/4A/M2 |
G3/4 |
8.7-4.5 |
26.4 |
|
9 |
30 |
| HX-NP1A/M2 |
G1 |
10-5 |
33.2 |
|
10 |
35 |
| HX-NPPG7/M2 |
PG7 |
3-1.2 |
12.5 |
12.5-12.7 |
7 |
14 |
| HX-NPPG9/M2 |
PG9 |
4-1.6 |
15.2 |
15.2-15.4 |
8 |
17 |
| HX-NPPG11/M2 |
PG11 |
3.5-2 |
18.6 |
18.6-18.8 |
8 |
20/21 |
| HX-NPPG13.5/M2 |
PG13.5 |
5.3-1.5 |
20.4 |
20.4-20.6 |
8 |
22 |
| HX-NPPG16/M2 |
PG16 |
6-2.5 |
22.5 |
22.5-22.7 |
8 |
24 |
| HX-NPPG21/M2 |
PG21 |
8.7-4.5 |
28.3 |
28.3-28.5 |
9 |
30 |
| HX-NPPG29/M2 |
PG29 |
10-5 |
37 |
37-37.2 |
10 |
40 |
| HX-NP3/8B/M2 |
NPT3/8 |
4-1.6 |
17 |
|
8 |
18 |
| HX-NP1/2Ba/M2 |
NPT1/2 |
3.5-2 |
21.2 |
|
8 |
22 |
| HX-NP1/2Bb/M2 |
NPT1/2 |
5.3-1.5 |
21.2 |
|
8 |
22 |
| HX-NP3/4B/M2 |
NPT3/4 |
8.7-4.5 |
26.5 |
|
9 |
30 |
| HX-NP1B/M2 |
NPT1 |
10-5 |
33.2 |
|
10 |
35 |
 |
